  • [모각코 23-1] 5회차-Interaction Diagrams
    학교생활/23-1 '모여서 각자 코딩' 2023. 5. 2. 15:56
    728x90

    목차

    1. System Sequence Diagram

    2. Operation Contract

    3. Sequence Diagram



    추가: Class Diagram 예시


    System Sequence Diagram(SSD)

    1-1. 시스템 시퀀스 다이어그램이란?

    어떻게 동작하는가 보다는 무엇을 하는가에 초점을 맞춘 설명.
    UML에는 “시퀀스 다이어그램”은 있지만, “시스템 시퀀스 다이어그램”은 없다



    1-2. 그냥 시퀀스 다이어그램과의 차이

    시스템 시퀀스 다이어그램과 시퀀스 다이어그램과의 차이는 표현의 범위에 있다
    시스템 시퀀스 다이어그램은 개발 중인 시스템의 인풋 아웃풋 이벤트를 표현하는 것에 집중한다.
    일반적인 시퀀스 다이어그램이 외부 액터와 시스템 속 유스케이스의 시간에 따른 상호작용을 표현한다면
    시스템 시퀀스 다이어그램은 외부 액터가 시스템과 상호작용하는 시스템 이벤트 시나리오를 표현하는 것이다.



    1-3. 시스템 시퀀스 다이어그램 예시



    (1) Sales



    (2) Uber





    System Operation Contract

    2-1. 시스템 오퍼레이션 컨트랙트란?

    system operation contract 는 시퀀스 다이어그램을 구성하는 api 들을 말한다.

    예를 들면, 시스템에서 발생하는 여러 input, output, 기타 이벤트 들을 말한다.

    사용자와 시스템 간 상호작용으로 도메인 모델에서 변화가 일어나게 되는데, 그런 변화를 묘사하는 모델을 operation contract 라고 한다. 이때 해당하는 pre-condition, post-condition을 기록한다.



    2-2. 들어가는 내용

    - System Operation: ex) enterItem(itemID: ItemID, quantity: integer).. operation 명과 파라미터를 적어준다.

    - Pre-condition : operation이 발생되기 전 상황, 가정, operation 발생 조건 등을 기술한다.
    - Post-condition : operation이 수행된 이후 domain 모델의 object들의 상태를 기술한다. 위의 예시를 보면 새로운 instance가 만들어져서 새로운 association들이 생기고 어떤 class의 attribute가 수정되었고 등의 내용을 기술한다.



    Sequence Diagram

    3-1. 시퀀스 다이어그램이란?

    시퀀스 다이어그램은 특정 행동이 / 어떤 순서로 / 어떤 객체와 / 어떻게 상호작용 하는지를 표현하는 다이어그램이다.
    시퀀스 다이어그램을 이용하면 use case를 디테일하게 알 수 있고, api 호출 등의 로직을 모델링 할 수 있어 시나리오를 파악하기에 좋다.
    또한 시퀀스 다이어그램은 실시간 명세를 표현하는 데에 적합하다.



    * 시스템 시퀀스 다이어그램과의 차이점은 1-2 를 참고할 것.



    3-2. 시퀀스 다이어그램 예시

    (1) 로그인 페이지

    출처:  https://www.softwareideas.net/
    https://creately.com/diagram/example/h9256rlo1/student-login-sequence-diagram-example

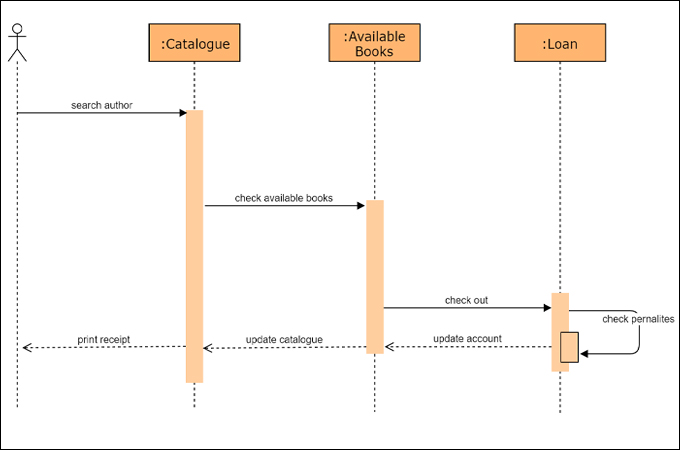

    (2) 도서관 관리 시스템

    https://gitmind.com/kr/sequence-diagram-example.html

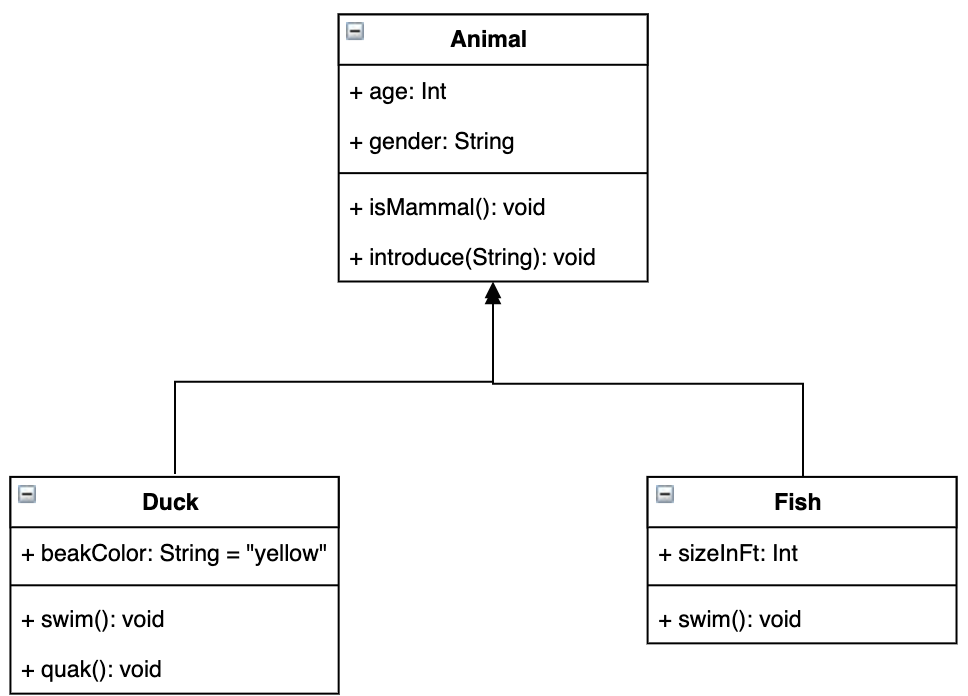

    Class Diagram 예시

    (1) 상속
